02 二维槽道流案例注解

上一个学习案例是溃坝。在test_2d_channel_flow_fluid_shell案例中将学习到的知识点有：

• 自己写一个ParticleGenerator

• 流入速度设定

• defineMaterial和defineClosure的区别

• 周期性边界

• 简单的流壳耦合（壁面只有单层粒子，但是壁面固定）

• SimpleDynamics对象是如何构造和执行的（深入探究源码）

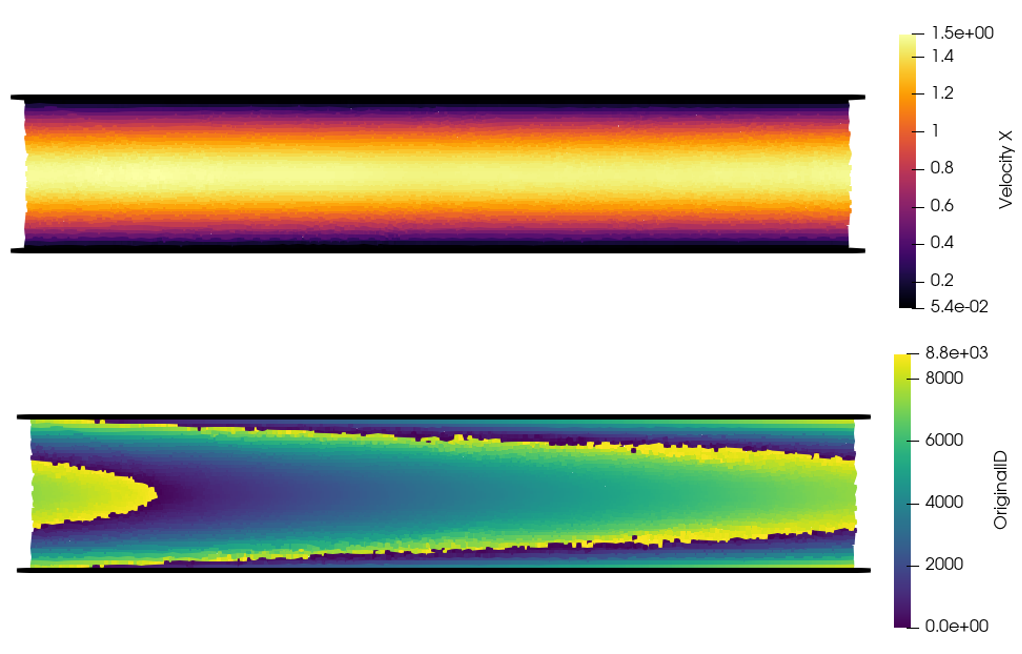

首先看一下结果。在模拟的最后一个时间步，能从轴向速度和原始ID的云图看到速度已经在整个域内形成了抛物线分布：

命令行参数

这个案例与二维溃坝的一大区别在于使用了google test，没有用回归测试。所以命令行参数是google test的参数。这里省略。

全局参数

#include "sphinxsys.h"
#include <gtest/gtest.h>
using namespace SPH;

//----------------------------------------------------------------------
//	Basic geometry parameters and numerical setup.
//----------------------------------------------------------------------
const Real DL = 10.0; /**< Channel length. */
const Real DH = 2.0;  /**< Channel height. */
//----------------------------------------------------------------------
//	Global parameters on the fluid properties
//----------------------------------------------------------------------
const Real rho0_f = 1.0;                  /**< Density. */
const Real U_f = 1.0;                     /**< Characteristic velocity. */
const Real c_f = 10.0 * U_f;              /**< Speed of sound. */
const Real Re = 100.0;                    /**< Reynolds number. */
const Real mu_f = rho0_f * U_f * DH / Re; /**< Dynamics viscosity. */

几何定义

//	Define case dependent geometries
//----------------------------------------------------------------------
namespace SPH
{
class WaterBlock : public MultiPolygonShape
{
  public:
    class FluidAxialObserver; // 好像是多余的
    explicit WaterBlock(const std::vector<Vecd> &shape, const std::string &shape_name) : MultiPolygonShape(shape_name)
    {
        multi_polygon_.addAPolygon(shape, ShapeBooleanOps::add);
    }
};
...
}

void channel_flow_shell(...
	...
    /** create a water block shape */
    auto createWaterBlockShape = [&]()
    {
        // geometry
        std::vector<Vecd> water_block_shape;
        water_block_shape.push_back(Vecd(-DL_sponge, 0.0));
        water_block_shape.push_back(Vecd(-DL_sponge, DH));
        water_block_shape.push_back(Vecd(DL, DH));
        water_block_shape.push_back(Vecd(DL, 0.0));
        water_block_shape.push_back(Vecd(-DL_sponge, 0.0));

        return water_block_shape;
    };
	...
}

这里定义了水体的形状类，它继承于多边形类MultiPolygonShape，底层是用boost geometry实现的。用户需要为构造函数传入两个参数：储存多个矢量的vector（多边形的顶点集）和形状名称。channel_flow_shell函数中的createWaterBlockShape就生成了所需要的vector。

namespace SPH
{
/** Particle generator and constraint boundary for shell baffle. */
class WallBoundary;
template <>
class ParticleGenerator<SurfaceParticles, WallBoundary> : public ParticleGenerator<SurfaceParticles>
{
    Real DL_sponge_;
    Real BW_;
    Real resolution_ref_;
    Real wall_thickness_;

  public:
    explicit ParticleGenerator(SPHBody &sph_body, SurfaceParticles &surface_particles,
                               Real resolution_ref, Real wall_thickness)
        : ParticleGenerator<SurfaceParticles>(sph_body, surface_particles),
          DL_sponge_(20 * resolution_ref), BW_(4 * resolution_ref),
          resolution_ref_(resolution_ref), wall_thickness_(wall_thickness) {};
    void prepareGeometricData() override
    {
        auto particle_number_mid_surface = int((DL + DL_sponge_ + 2 * BW_) / resolution_ref_);
        for (int i = 0; i < particle_number_mid_surface; i++)
        {
            Real x = -DL_sponge_ - BW_ + (Real(i) + 0.5) * resolution_ref_;
            // upper wall
            Real y1 = DH + 0.5 * resolution_ref_;
            addPositionAndVolumetricMeasure(Vecd(x, y1), resolution_ref_);
            Vec2d normal_direction_1 = Vec2d(0, 1.0);
            addSurfaceProperties(normal_direction_1, wall_thickness_);
            // lower wall
            Real y2 = -0.5 * resolution_ref_; // lower wall
            addPositionAndVolumetricMeasure(Vecd(x, y2), resolution_ref_);
            Vec2d normal_direction_2 = Vec2d(0, -1.0);
            addSurfaceProperties(normal_direction_2, wall_thickness_);
        }
    }
};
}

生成shell粒子一般有两种方法，第一种如同溃坝案例中一样：先定义shell的几何，然后用generateParticles<SurfaceParticles, Lattice>()生成粒子，见ball_shell_collision.cpp。第二种就是这里的方法：不定义几何（即采用默认几何），自己规定粒子位置和体积，因为是shell，我们还需要规定其表面性质，包括法方向和厚度。

具体而言，这里写了一个特化的ParticleGenerator<SurfaceParticles, Style>模板，它继承于ParticleGenerator<SurfaceParticles>。WallBoundary只有声明，没有定义，但是不需要定义，因为它的作用只是将此特化的ParticleGenerator和src/中的ParticleGenerator区分开来。resolution_ref_是粒子间距$\Delta L$；DL_sponge是施加流入条件的宽度（$20\Delta L$）；BW是壁面比水体多出的宽度（$4\Delta L$）；wall_thickness_是壁面（壳层）厚度。

我们将ParticleGenerator的prepareGeometricData()进行了覆盖。在函数体中，首先统计了有多少对壁面颗粒（一个上壁面+一个下壁面颗粒称为一对）。对于每一对颗粒，它的横坐标是-DL_sponge_ - BW_ + (Real(i) + 0.5) * resolution_ref_。这里之所以要给Real(i)加上0.5，是为了和流体粒子对齐，流体粒子将用lattcie生成，它们是在网格中心的。y1和y2分别将上壁面向上平移$\Delta L/2$和下壁面向下平移$\Delta L/2$。addPositionAndVolumetricMeasure的作用是添加位置信息和体积信息，二维模拟的shell是一维的，所以体积就是$\Delta L$。addSurfaceProperties的作用是添加壁面法向和厚度信息。

另外，这里将特例化的ParticleGenerator<SurfaceParticles, Style>模板定义在了SPH名字空间中。这是因为ParticleGenerator<SurfaceParticles, Style>本身就是定义在SPH名字空间的，所以它的任何显式特例化模板也必须定义在SPH名字空间中。假如把它定义在SPH名字空间之外，就会报错：

/data/software/sphinxsys-soft/SPHinXsys-v.1.2.1-sycl/tests/user_examples/jsm_2d_channel_flow_fluid_shell/channel_flow_shell.cpp:41:7: error: explicit specialization of 'template<class ... Parameters> class SPH::ParticleGenerator' outside its namespace must use a nested-name-specifier [-fpermissive]
   41 | class ParticleGenerator<SurfaceParticles, WallBoundary> : public ParticleGenerator<SurfaceParticles>
      |       ^~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

流入速度

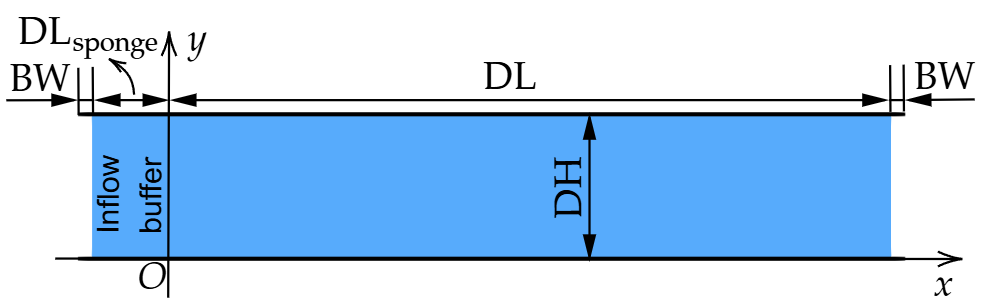

流入速度显然是针对入口而言的，我们只需对入口处的粒子设置速度即可，这个入口正是几何中x负半轴的部分，称之为流入缓冲区（inflow buffer）。但是water_block是一个整体，如何告诉程序取其中的一部分呢？这就涉及body part的概念。body part是body的一部分。它可以让我们只模拟给定body的指定区域的粒子。这在程序中体现为AlignedBoxByCell。以下为流入速度设定的全部代码：

//----------------------------------------------------------------------
//	Inflow velocity
//----------------------------------------------------------------------
struct InflowVelocity
{
    Real u_ref_, t_ref_;
    AlignedBox &aligned_box_;
    Vecd halfsize_;

    template <class BoundaryConditionType>
    InflowVelocity(BoundaryConditionType &boundary_condition)
        : u_ref_(U_f), t_ref_(2.0),
          aligned_box_(boundary_condition.getAlignedBox()),
          halfsize_(aligned_box_.HalfSize()) {}

    Vecd operator()(Vecd &position, Vecd &velocity, Real current_time)
    {
        Vecd target_velocity = velocity;
        Real u_ave = current_time < t_ref_ ? 0.5 * u_ref_ * (1.0 - cos(Pi * current_time / t_ref_)) : u_ref_;
        if (aligned_box_.checkInBounds(position))
        {
            target_velocity[0] = 1.5 * u_ave * (1.0 - position[1] * position[1] / halfsize_[1] / halfsize_[1]);
        }
        return target_velocity;
    }
};

void channel_flow_shell(...) {
    ...
    /** Inflow boundary condition. */
    AlignedBoxByCell inflow_buffer(
        water_block, AlignedBox(xAxis, Transform(Vec2d(buffer_translation)), buffer_halfsize));
    SimpleDynamics<fluid_dynamics::InflowVelocityCondition<InflowVelocity>> parabolic_inflow(inflow_buffer);
    ...
    while (...) {
        while (...) {
            while (...) {
                ...
                parabolic_inflow.exec();
                ...
            }
        }
    }
}

程序设计了一个类InflowVelocity。它的构造函数需要一个BoundaryConditionType对象boundary_condition作为参数，从boundary_condition中，先获取aligned_box_，再获取后者的halfsize。在main函数调用中可以看出，此aligned box就是AlignedBox(xAxis, Transform(Vec2d(buffer_translation)), buffer_halfsize)，它就是inflow buffer。xAxis是定义在base_data_type.h中的常量，类似还有yAxis和zAxis。AlignedBox类与GeometricBox类很像，只不过AlignedBox多了一个对齐轴（alignment axis），所有“上/下边界、周期映射、近边界判断”等操作都沿着这个对齐轴来做。

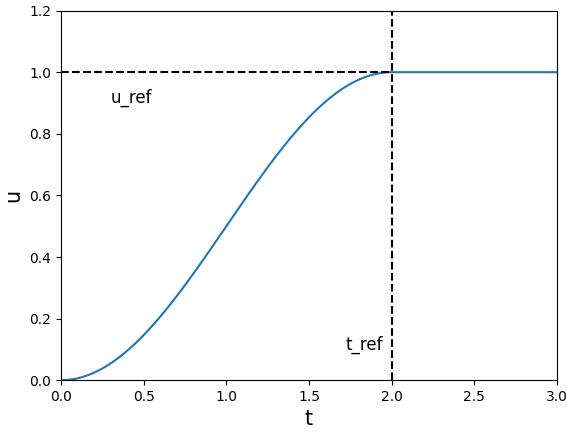

InflowVelocity的函数调用运算符被重载了，因此它实际上会生成一个函数对象。它有三个形参：位置、速度、当前时间。u_ave是随时间变化的平均速度，形式如下：

$$\bar{u}=\begin{cases} 0.5u_\mathrm{ref}[1-\cos(\pi t/t_\mathrm{ref})], &t < t_\mathrm{ref};\\ u_\mathrm{ref}, &t\geq t_\mathrm{ref}. \end{cases}$$

这个函数使得平均速度从0平滑过渡到最大值。

接着检测给定点是否在aligned box（inflow buffer）内，如果是的话，则该位置非水平方向速度为原值（Vecd target_velocity = velocity;），水平速度为

$$u_x=1.5\bar{u}\left[1-\frac{y^2}{\mathrm{(DH/2)}^2}\right].$$

这是典型的抛物线分布，说明将入口流动设定为充分发展的流动。

定义完InflowVelocity类后，用water_block和aligned box定义了一个AlignedBoxByCell对象inflow_buffer。它用来初始化SimpleDynamics<fluid_dynamics::InflowVelocityCondition<InflowVelocity>>对象。使用AlignedBoxByCell的目的是允许程序在遍历时只遍历inflow buffer的粒子，而非体系所有粒子，以提高计算效率。使用SimpleDynamics是因为流入速度不涉及颗粒交互。只需要update即可。

SimpleDynamics是如何构造的

让我们分析一下SimpleDynamics<fluid_dynamics::InflowVelocityCondition<InflowVelocity>> parabolic_inflow(inflow_buffer);这行定义会在底层做些什么。这里模板参数是嵌套的。

1. 开始构造SimpleDynamics

首先会调用最外层SimpleDynamics的构造函数：

template <class LocalDynamicsType, class ExecutionPolicy = ParallelPolicy>
class SimpleDynamics : public LocalDynamicsType, public BaseDynamics<void>
{
  public:
    template <class DynamicsIdentifier, typename... Args>
    SimpleDynamics(DynamicsIdentifier &identifier, Args &&...args)
        : LocalDynamicsType(identifier, std::forward<Args>(args)...),
          BaseDynamics<void>()
    {
        static_assert(!has_initialize<LocalDynamicsType>::value &&
                          !has_interaction<LocalDynamicsType>::value,
                      "LocalDynamicsType does not fulfill SimpleDynamics requirements");
    };
    ...
}

LocalDynamicsType是用户显式指定的InflowVelocityCondition<InflowVelocity>，ExecutionPolicy保持默认值。SimpleDynamics继承于LocalDynamicsType（InflowVelocityCondition）和BaseDynamics<void>。于是此类分别获得了InflowVelocityCondition<InflowVelocity>的update、setupDynamics成员函数和BaseDynamics<void>的exec、setUpdated成员函数。

inflow_buffer作为参数传入SimpleDynamics的构造函数，因此DynamicsIdentifier被推断为AlignedBoxByCell，args为空参数包。

然后进入成员初始化列表。首先会调用基类构造函数。因为多重继承于两个基类，调用基类构造函数应按照派生列表中基类的出现顺序。因此，先调用InflowVelocityCondition<InflowVelocity>的构造函数。

2. 开始构造InflowVelocityCondition<InflowVelocity>

fluid_dynamics::InflowVelocityCondition模板的构造函数如下：

template <typename TargetVelocity>
class InflowVelocityCondition : public BaseFlowBoundaryCondition
{
  public:
    /** default parameter indicates prescribe velocity */
    explicit InflowVelocityCondition(AlignedBoxByCell &aligned_box_part, Real relaxation_rate = 1.0)
        : BaseFlowBoundaryCondition(aligned_box_part),
          relaxation_rate_(relaxation_rate), aligned_box_(aligned_box_part.getAlignedBox()),
          transform_(aligned_box_.getTransform()), halfsize_(aligned_box_.HalfSize()),
          target_velocity(*this),
          physical_time_(sph_system_.getSystemVariableDataByName<Real>("PhysicalTime")) {};
    ...
  protected:
    Real relaxation_rate_;
    AlignedBox &aligned_box_;
    Transform &transform_;
    Vecd halfsize_;
    TargetVelocity target_velocity;
    Real *physical_time_;
}

类具有一个模板参数TargetVelocity类型的成员target_velocity。在这里，我们显式指定了TargetVelocity为InflowVelocity。在初始化列表中，inflow_buffer被传入了基类构造函数。

3. 开始构造BaseFlowBoundaryCondition

用传入的inflow_buffer构造BaseFlowBoundaryCondition。BaseFlowBoundaryCondition继承于BaseLocalDynamics<BodyPartByCell>。在构造BaseLocalDynamics<BodyPartByCell>时会传入inflow_buffer：

BaseFlowBoundaryCondition::BaseFlowBoundaryCondition(BodyPartByCell &body_part)
    : BaseLocalDynamics<BodyPartByCell>(body_part), ... {};
template <class DynamicsIdentifier>
class BaseLocalDynamics
{
  public:
    explicit BaseLocalDynamics(DynamicsIdentifier &identifier)
        : identifier_(identifier), sph_system_(identifier.getSPHSystem()),
          sph_body_(identifier.getSPHBody()),
          sph_adaptation_(&sph_body_.getSPHAdaptation()),
          particles_(&sph_body_.getBaseParticles()),
          logger_(Log::get()) {};
    ...
}

DynamicsIdentifier被推断为BodyPartByCell类型，而也就是说identifier_是一个绑定到BodyPartByCell类型的AlignedBoxByCell对象。sph_body_被初始化为inflow_buffer的sph_body_。从inflow_buffer定义中可以获知它就是water_block。

4. BaseFlowBoundaryCondition构造完毕

然后初始化relaxation_rate（默认），用传入的inflow_buffer的成员初始化aligned_box_、transform_、halfsize_，接着用自身初始化target_velocity。此时InflowVelocity的构造函数被调用。

5. 开始构造InflowVelocity

InflowVelocity的构造函数接受一个BoundaryConditionType的引用类型，显然它就是部分初始化的InflowVelocityCondition。这不会造成递归构造，因为是传引用调用，而非传值调用。

6. InflowVelocity构造完毕

当target_velocity初始化完毕后，获取了系统的物理时间。这个物理时间也就是InflowVelocity中要用的current_time。

7. InflowVelocityCondition<InflowVelocity>构造完毕

回到SimpleDynamics的构造函数，此时应该构造第二个基类。

8. 开始构造BaseDynamics<void>

9. BaseDynamics<void>构造完毕

此时SimpleDynamics的成员初始化列表任务完成，进入构造函数体。检查InflowVelocityCondition<InflowVelocity>是否具有initialize和interaction类，如果有，编译报错。因为InflowVelocityCondition<InflowVelocity>有的是update成员函数，所以不会报错。

10. SimpleDynamics构造完毕

parabolic_inflow是如何执行的

1. 调用SimpleDynamics<…>.exec()

在模拟时，每隔一段时间会调用一次parabolic_inflow.exec()，也即调用以下函数：

template <class LocalDynamicsType, class ExecutionPolicy = ParallelPolicy>
class SimpleDynamics : public LocalDynamicsType, public BaseDynamics<void>
{
    ...
	virtual void exec(Real dt = 0.0) override
    {
        this->setUpdated(this->identifier_.getSPHBody());
        this->setupDynamics(dt);
        particle_for(ExecutionPolicy(),
                     this->identifier_.LoopRange(),
                     [&](size_t i)
                     { this->update(i, dt); });
    };
}

dt采用默认值0.0。函数体中，先调用this->setUpdated，这来自BaseDynamics<void>。参数this->identifier_.getSPHBody()被解析为water_block。

2. 调用BaseDynamics<void>::setUpdated()

template <class ReturnType = void>
class BaseDynamics
{
    ...
    template <class IdentifierType>
	void setUpdated(IdentifierType &identifier)
    {
        identifier.setNewlyUpdated();
        is_newly_updated_ = true;
    };
}

首先调用了water_block的setNewlyUpdated()，然后将自己的is_newly_updated_设置为true。

3. 退出BaseDynamics<void>::setUpdated()

然后调用this->setupDynamics(dt);。因为InflowVelocityCondition<...>和BaseFlowBoundaryCondition都没有定义自己的setupDynamics，因此调用基类的成员函数。

4. 调用BaseLocalDynamics::setupDynamics(dt)

virtual void setupDynamics(Real dt = 0.0) {};

什么也不做。

5. 退出BaseLocalDynamics::setupDynamics(dt)

重点在于particle_for这一段。首先ExecutionPolicy采用的是默认的ParallelPolicy。this->identifier_.LoopRange()调用BodyPartByCell对象的LoopRange()方法，它返回的是ConcurrentCellLists对象。

        particle_for(ExecutionPolicy(),
                     this->identifier_.LoopRange(),
                     [&](size_t i)
                     { this->update(i, dt); });

参数local_dynamics_function是一个lambda函数对象[&](size_t i) { this->update(i, dt); })。[&]以引用捕获方式捕获了exec函数体中所有变量，包括dt和this指针。它接受粒子索引i作为参数，在函数体中调用InflowVelocityCondition<InflowVelocity>的update成员函数。不用看particle_for源码我们就能猜出来，遍历inflow_buffer的每个粒子，对其调用this->update函数，采取并行模式。从这里可以看出来，使用AlignedBoxByCell对象的好处在于不用遍历water_block每个粒子。

体系定义

void channel_flow_shell(...)
{
    Real DL_sponge = resolution_ref * 20.0; /**< Sponge region to impose inflow condition. */
    Real BW = resolution_ref * 4.0;         /**< Boundary width, determined by specific layer of boundary particles. */

    /** Domain bounds of the system. */
    BoundingBox system_domain_bounds(Vec2d(-DL_sponge - BW, -wall_thickness), Vec2d(DL + BW, DH + wall_thickness));
    //----------------------------------------------------------------------
    //	Build up the environment of a SPHSystem with global controls.
    //----------------------------------------------------------------------
    SPHSystem sph_system(system_domain_bounds, resolution_ref);
    ...
}

创建SPHBody

void channel_flow_shell(...)
{
    ...
	//	Creating body, materials and particles.
    //----------------------------------------------------------------------
    FluidBody water_block(sph_system, makeShared<WaterBlock>(createWaterBlockShape(), "WaterBody"));
    water_block.defineClosure<WeaklyCompressibleFluid, Viscosity>(ConstructArgs(rho0_f, c_f), mu_f);
    water_block.generateParticles<BaseParticles, Lattice>();

    SolidBody wall_boundary(sph_system, makeShared<DefaultShape>("Wall"));
    wall_boundary.defineMaterial<Solid>();
    wall_boundary.generateParticles<SurfaceParticles, WallBoundary>(resolution_ref, wall_thickness);
    ...
}

在二维溃坝案例中，我们使用water_block.defineMaterial<WeaklyCompressibleFluid>(rho0_f, c_f);来定义材料属性。这里却没有用defineMaterial，而是用了defineClosure。这是因为除了WeaklyCompressibleFluid还有Viscosity。defineMaterial和defineClosure的核心区别是：一个只创建“单一材料模型(BaseMaterial派生类)”，另一个创建“物理闭包（Closure）”，把多个材料/本构/附加模型组合成一个整体材料对象。在 SPHinXsys 里二者最终都会把SPHBody::base_material_指向你创建的对象，但对象类型和用途不同。WeaklyCompressibleFluid需要两个参数：密度和声速，Viscosity需要一个参数：mu_f。为了让编译器知道哪些参数是传给WeaklyCompressibleFluid的，我们需要用ConstructArgs吧rho_f和c_f打包。

Solid这种材料在创建时也是需要参数的，只不过这里使用了默认参数：密度1.0，接触刚度1.0，接触摩擦系数1.0。不过这个案例中也没有用到这些参数——你可以把密度改为任意非零值，接触刚度和接触摩擦系数改为任意值，然后会发现结果没变。当壁面运动时，这些参数才会起作用。

定义关系

void channel_flow_shell(...)
{
    ...
	//	Define body relation map.
    //	The contact map gives the topological connections between the bodies.
    //	Basically the the range of bodies to build neighbor particle lists.
    //----------------------------------------------------------------------
    InnerRelation water_block_inner(water_block);
    InnerRelation shell_boundary_inner(wall_boundary);
    ShellInnerRelationWithContactKernel shell_curvature_inner(wall_boundary, water_block);
    // shell normal should point from fluid to shell
    // normal corrector set to false if shell normal is already pointing from fluid to shell
    ContactRelationFromShellToFluid water_block_contact(water_block, {&wall_boundary}, {false});
    ContactRelation fluid_axial_observer_contact(fluid_axial_observer, {&water_block});
    ContactRelation fluid_radial_observer_contact(fluid_radial_observer, {&water_block});
    //----------------------------------------------------------------------
    // Combined relations built from basic relations
    // and only used for update configuration.
    //----------------------------------------------------------------------
    ComplexRelation water_block_complex(water_block_inner, water_block_contact);
    ...
}

shell_boundary_inner似乎是个多余的关系，后面并没有调用。shell_curvature_inner后面被调用了，但是壁面是固定的，所以曲率恒为零，所以这个关系其实也多余。我尝试把相关代码注释掉，发现结果没有变化。

壳体与流体的关系有两种：

• 一种是ContactRelationFromShellToFluid。它“主体”是流体，更新的是每个流体粒子的contact neighbor list。在邻域构建时，会把接触体当作shell，使用shell的NormalDirection/Thickness/Average1stPrincipleCurvature等信息，对核函数权重做“沿法向dummy外推”的修正。因此，ContactRelationFromShellToFluid构造函数的第一个参数是主体water_block，第二个参数是接触体vector{&wall_boundary}，第三个参数指定每一个接触体的法向是否要修正。接触体的法向应当从流体指向壁面，如果需要修正，这里输入true，告诉程序把壁面法向反向。这里，因为我们已经在ParticleGenerator<SurfaceParticles, WallBoundary>中正确定义了方向，所以这里填false。

• 另一种是ContactRelationFromFluidToShell，刚好反过来。“主体”是壳体：更新的是每个壳粒子的 contact neighbor list。用途是壳体侧要从流体取信息/受力（例如壳体受流体压力、FSI耦合时的力学更新等）。

这里显然我们应该用ContactRelationFromShellToFluid。

定义数值方法

fluid integration

    //	Define the main numerical methods used in the simulation.
    //	Note that there may be data dependence on the constructors of these methods.
    //----------------------------------------------------------------------
    /** Pressure relaxation using Verlet time stepping. */
    /** Here, we do not use Riemann solver for pressure as the flow is viscous. */
    Dynamics1Level<fluid_dynamics::Integration1stHalfWithWallRiemann> pressure_relaxation(water_block_inner, water_block_contact);
    Dynamics1Level<fluid_dynamics::Integration2ndHalfWithWallNoRiemann> density_relaxation(water_block_inner, water_block_contact);

fluid integration与二维溃坝一致，在此不赘。

density summation

    /** Evaluation of density by summation approach. */
    InteractionWithUpdate<fluid_dynamics::DensitySummationComplex> update_density_by_summation(water_block_inner, water_block_contact);

密度求和采用的是DensitySummationComplex，它实际上是BaseDensitySummationComplex<Inner<>, Contact<>>;。二维溃坝中采用的是DensitySummationComplexFreeSurface。因为这里没有自由表面，所以采用了最基础的密度求和方式。

时间步控制

    /** Time step size without considering sound wave speed. */
    ReduceDynamics<fluid_dynamics::AdvectionViscousTimeStep> get_fluid_advection_time_step_size(water_block, 1.5 * U_f);
    /** Time step size with considering sound wave speed. */
    ReduceDynamics<fluid_dynamics::AcousticTimeStep> get_fluid_time_step_size(water_block);

时间步计算和二维溃坝基本相似，只不过对流时间步计算加入了对黏度的考虑，变成以下形式：

$$\Delta t_\mathrm{ad}=\mathrm{CFL_{ad}}\min\left\{\frac{h_\mathrm{min}}{|v|_\mathrm{max}},\sqrt{\frac{h_\mathrm{min}}{4|a|_\mathrm{max}}},\frac{h_\mathrm{min}}{|v|_\mathrm{ref}},\frac{h_\mathrm{min}^2}{\nu}\right\}$$

Transport Velocity Correction

类似于particle shifting，传递速度修正是另一种使得粒子均匀分布的技术，可以缓解拉伸不稳定性的问题。这里采用的TransportVelocityCorrectionComplex<AllParticles>是一种较基础的类型，它是BaseTransportVelocityCorrectionComplex<SingleResolution, NoLimiter, LinearGradientCorrection, AllParticles>的别名，也即它采用的是单一分辨率、没有限制修正幅度、线性核梯度修正、对所有颗粒执行。

    InteractionWithUpdate<fluid_dynamics::TransportVelocityCorrectionComplex<AllParticles>> transport_correction(water_block_inner, water_block_contact);

黏性力

ViscousForceWithWall是最常见的“流体粘性+无滑移壁面”组合，它展开为ComplexInteraction<ViscousForce<Inner<>, Contact<Wall>>, FixedViscosity, NoKernelCorrection>，也即它采用的是常数黏度、没有核梯度修正。

	InteractionWithUpdate<fluid_dynamics::ViscousForceWithWall> viscous_acceleration(water_block_inner, water_block_contact);

周期性边界

周期性边界的定义

以下两行代码定义了x方向上的周期性边界条件。PeriodicAlongAxis定义了一个周期性盒子，其构造函数第一个参数是bounding box，第二个参数是在哪个方向上采用周期性边界。PeriodicConditionUsingCellLinkedList定义了周期性边界相关的CLL。注意这里周期边界是按照单一轴来配置的，如果想在多个轴上均采用周期边界，需要写多个PeriodicAlongAxis+PeriodicConditionUsingCellLinkedList。

    /** Periodic BCs in x direction. */
    PeriodicAlongAxis periodic_along_x(water_block.getSPHBodyBounds(), xAxis);
    PeriodicConditionUsingCellLinkedList periodic_condition(water_block, periodic_along_x);

周期性边界的初始化

先初始化CLL，再世家周期性边界条件，最后初始化系统配置（包括建立邻居表）。

    //----------------------------------------------------------------------
    //	Prepare the simulation with cell linked list, configuration
    //	and case specified initial condition if necessary.
    //----------------------------------------------------------------------
    /** initialize cell linked lists for all bodies. */
    sph_system.initializeSystemCellLinkedLists();
    /** periodic condition applied after the mesh cell linked list build up
     * but before the configuration build up. */
    periodic_condition.update_cell_linked_list_.exec();
    /** initialize configurations for all bodies. */
    sph_system.initializeSystemConfigurations();
    /** initial curvature*/
    shell_curvature.exec();
    water_block_complex.updateConfiguration();

water_block_complex.updateConfiguration()的作用不明确，毕竟之前刚sph_system.initializeSystemConfigurations()，这里就update了。除非shell_curvature.exec()内部会改变粒子位置/法向/需要重建接触列表（一般曲率计算不移动粒子），否则这句多半可以省。

周期性边界的执行

先bounding（把越界粒子搬回周期域内）、然后更新链表、再插入ghost（边界附近往CLL插入ghost粒子），最后更新邻居表。

    while(...) {
        ...
        while(...) {
            ...
            /** Water block configuration and periodic condition. */
            periodic_condition.bounding_.exec();
            if (number_of_iterations % 100 == 0 && number_of_iterations != 1)
            {
                particle_sorting.exec();
            }
            water_block.updateCellLinkedList();
            periodic_condition.update_cell_linked_list_.exec();
            water_block_complex.updateConfiguration();
        }

    }

粒子排序

    //	Define the configuration related particles dynamics.
    //----------------------------------------------------------------------
    ParticleSorting particle_sorting(water_block);

与二维溃坝类似，这里只对water_block的粒子进行了排序。为什么我们没有对壁面进行粒子排序呢？排序是为了解决粒子在计算域里大范围移动（多是对流迁移所致）导致的邻域搜索/Cell Linked List退化，而这个问题在多数案例里主要出现在流体上，壳/壁这种结构体通常不会同样严重。且不说本例中壁面是固定不动的，就算是许多壁面运动的案例（test_2d_elastic_gate、test_2d_T_pipe_VIPO_shell），也不会对壁面进行粒子排序。如果流体是几乎不动的（test_2d_hydrostatic_fluid_shell），甚至无需对流体进行粒子排序。

文件输出与时间设定

    //	Define the methods for I/O operations and observations of the simulation.
    //----------------------------------------------------------------------
    BodyStatesRecordingToVtp write_real_body_states(sph_system);
    write_real_body_states.addToWrite<Real>(wall_boundary, "Average1stPrincipleCurvature");

定义文件输出

    //	Setup computing and initial conditions.
    //----------------------------------------------------------------------
    Real &physical_time = *sph_system.getSystemVariableDataByName<Real>("PhysicalTime");
    size_t number_of_iterations = 0;
    int screen_output_interval = 100;
    Real end_time = 10.0;
    Real output_interval = end_time / 200.0;
    //----------------------------------------------------------------------
    //	Statistics for CPU time
    //----------------------------------------------------------------------
    TickCount t1 = TickCount::now();
    TimeInterval interval;
    //----------------------------------------------------------------------
    //	First output before the main loop.
    //----------------------------------------------------------------------
    write_real_body_states.writeToFile();

首先获取了模拟的物理时间，然后初始化迭代次数为零，设定每100步在屏幕上输出一次。总共模拟10秒。每0.05秒输出一次粒子信息。

主循环

外循环

    while (physical_time < end_time)
    {
        Real integration_time = 0.0;
        /** Integrate time (loop) until the next output time. */
        while (integration_time < output_interval) {...}
        TickCount t2 = TickCount::now();
        /** write run-time observation into file */
        write_real_body_states.writeToFile();
        fluid_axial_observer_contact.updateConfiguration();
        fluid_radial_observer_contact.updateConfiguration();
        write_fluid_axial_velocity.writeToFile(number_of_iterations);
        write_fluid_radial_velocity.writeToFile(number_of_iterations);
        TickCount t3 = TickCount::now();
        interval += t3 - t2;
    }

在外循环中，输出粒子信息，更新观测粒子的邻居表，输出观测数据。这一段的用时记录在t3-t2中。

中循环

        while (integration_time < output_interval)
        {
            Real Dt = get_fluid_advection_time_step_size.exec();
            update_density_by_summation.exec();
            viscous_acceleration.exec();
            transport_correction.exec();

            size_t inner_ite_dt = 0;
            Real relaxation_time = 0.0;
            while (relaxation_time < Dt) {...}

            if (number_of_iterations % screen_output_interval == 0)
            {
                std::cout << std::fixed << std::setprecision(9) << "N=" << number_of_iterations << "	Time = "
                          << physical_time
                          << "	Dt = " << Dt << "	Dt / dt = " << inner_ite_dt << "\n";
            }
            number_of_iterations++;

            /** Water block configuration and periodic condition. */
            periodic_condition.bounding_.exec();
            if (number_of_iterations % 100 == 0 && number_of_iterations != 1)
            {
                particle_sorting.exec();
            }
            water_block.updateCellLinkedList();
            periodic_condition.update_cell_linked_list_.exec();
            water_block_complex.updateConfiguration();
        }

中循环也是dual-criteria timestepping的外循环。首先获取了对流时间步长。然后依次进行密度求和、更新黏性力、传输速度修正（见Schemes for fluid dynamics — SPHinXsys documentation）。初始化内循环的迭代次数inner_ite_dt为0，初始化松弛时间为0。接着在屏幕上打印了中层循环的而迭代次数、物理时间、中层循环的时间步长（对流时间步长）、内层循环迭代了多少次。最后更新周期性边界、CLL和邻居表，之前已经分析过。

内循环

            while (relaxation_time < Dt)
            {
                Real dt = SMIN(get_fluid_time_step_size.exec(), Dt);
                /** Fluid pressure relaxation */
                pressure_relaxation.exec(dt);
                /** velocity */
                parabolic_inflow.exec();
                /** Fluid density relaxation */
                density_relaxation.exec(dt);

                relaxation_time += dt;
                integration_time += dt;
                physical_time += dt;

                inner_ite_dt++;
            }

首先获取了内循环的时间步长（声学时间步长），然后依次进行了动量方程的求解、入口速度的施加、连续性方程的求解。这个顺序是有讲究的。动量方程会更新一步速度，然后才能施加入口速度的条件，这样确保了入口速度是我们所指定的。而连续性方程求解中需要用到速度，因此有必要把入口速度施加放在连续性方程更新之前，确保了使用正确的入口速度来求解连续性方程。然后更新各种时间和内循环迭代轮数。

打印耗时

    TickCount t4 = TickCount::now();

    TimeInterval tt;
    tt = t4 - t1 - interval;
    std::cout << "Total wall time for computation: " << tt.seconds() << " seconds." << std::endl;

主循环结束后，打印计算的耗时，这部分耗时除去了IO的时间。

观测数据与模拟验证

StdVec<Vecd> createFluidAxialObservationPoints(Real resolution_ref)
{
    StdVec<Vecd> observation_points;
    /** A line of measuring points at the entrance of the channel. */
    size_t number_observation_points = 51;
    Real range_of_measure = DL - resolution_ref * 4.0;
    Real start_of_measure = resolution_ref * 2.0;
    Real y_position = 0.5 * DH;
    /** the measuring locations */
    for (size_t i = 0; i < number_observation_points; ++i)
    {
        Vec2d point_coordinate(range_of_measure * (Real)i / (Real)(number_observation_points - 1) + start_of_measure, y_position);
        observation_points.push_back(point_coordinate);
    }
    return observation_points;
};

StdVec<Vecd> createFluidRadialObservationPoints(Real resolution_ref)
{
    StdVec<Vecd> observation_points;
    /** A line of measuring points at the entrance of the channel. */
    size_t number_observation_points = 21;
    Real range_of_measure = DH - resolution_ref * 4.0;
    Real start_of_measure = resolution_ref * 2.0;
    Real x_position = 0.5 * DL;
    /** the measuring locations */
    for (size_t i = 0; i < number_observation_points; ++i)
    {
        Vec2d point_coordinate(x_position, range_of_measure * (Real)i / (Real)(number_observation_points - 1) + start_of_measure);
        observation_points.push_back(point_coordinate);
    }
    return observation_points;
};

void channel_flow_shell(const Real resolution_ref, const Real wall_thickness) {
    ...
    ObserverBody fluid_axial_observer(sph_system, "FluidAxialObserver");
    fluid_axial_observer.generateParticles<ObserverParticles>(createFluidAxialObservationPoints(resolution_ref));

    ObserverBody fluid_radial_observer(sph_system, "FluidRadialObserver");
    fluid_radial_observer.generateParticles<ObserverParticles>(createFluidRadialObservationPoints(resolution_ref));
    ...
    ContactRelation fluid_axial_observer_contact(fluid_axial_observer, {&water_block});
    ContactRelation fluid_radial_observer_contact(fluid_radial_observer, {&water_block});
    ...
    ObservedQuantityRecording<Vecd> write_fluid_axial_velocity("Velocity", fluid_axial_observer_contact);
    ObservedQuantityRecording<Vecd> write_fluid_radial_velocity("Velocity", fluid_radial_observer_contact);
    ...
    while (...) {
        ...
        write_fluid_axial_velocity.writeToFile(number_of_iterations);
        write_fluid_radial_velocity.writeToFile(number_of_iterations);
        fluid_axial_observer_contact.updateConfiguration();
        fluid_radial_observer_contact.updateConfiguration();
    }
    ...
    /**
     * @brief 	Gtest start from here.
     */
    /* Define analytical solution of the inflow velocity.*/
    std::function<Vec2d(Vec2d)> inflow_velocity = [&](Vec2d pos)
    {
        Real y = 2 * pos[1] / DH - 1;
        return Vec2d(1.5 * U_f * (1 - y * y), 0);
    };
    /* Compare all simulation to the analytical solution. */
    // Axial direction.
    BaseParticles &fluid_axial_particles = fluid_axial_observer.getBaseParticles();
    Vecd *pos_axial = fluid_axial_particles.ParticlePositions();
    Vecd *vel_axial = fluid_axial_particles.getVariableDataByName<Vecd>("Velocity");
    for (size_t i = 0; i < fluid_axial_particles.TotalRealParticles(); i++)
    {
        EXPECT_NEAR(inflow_velocity(pos_axial[i])[1], vel_axial[i][1], U_f * 5e-2);
    }
    // Radial direction
    BaseParticles &fluid_radial_particles = fluid_radial_observer.getBaseParticles();
    Vecd *pos_radial = fluid_radial_particles.ParticlePositions();
    Vecd *vel_radial = fluid_radial_particles.getVariableDataByName<Vecd>("Velocity");
    for (size_t i = 0; i < fluid_radial_particles.TotalRealParticles(); i++)
    {
        EXPECT_NEAR(inflow_velocity(pos_radial[i])[1], vel_radial[i][1], U_f * 5e-2);
    }
}

生成ObserverBody的粒子需要传入观测点。我们需要首先定义这些观测点的位置，放在标准库vector中（StdVec）。轴向观测点均布位于x轴正半轴的水体的对称线上。径向观测点均布于$x=\mathrm{DL}/2$处的垂直线上。createFluidAxialObservationPoints(resolution_ref)返回的是储存所有观测点坐标的StdVec，它用来生成观测粒子。

在每次写入观测点数据之前，需要更新其邻居表。

模拟结束时，用google test验证模拟结果。首先定义了解析解。这里使用lambda函数的原因是函数体中不能定义新的普通函数。为了获取观测点的速度，我们首先通过getBaseParticles()获取观测点粒子。通过BaseParticles的ParticlePositions获取颗粒位置，它应该和createFluidAxialObservationPoints返回的没有区别，然后通过BaseParticles的getVariableDataByName<Vecd>("Velocity")获取粒子速度。接着将每一个观测点的速度与理论值进行比较，规定容差为$0.05U_f$。

这个案例使用Google test做验证，main函数中的RUN_ALL_TESTS()会运行所有TEST中的测试。TEST第一个参数是测试的函数名，第二个参数是本轮测试的名字。

TEST(channel_flow_shell, thickness_10x)
{ // for CI
    const Real resolution_ref = 0.05;
    const Real wall_thickness = 10 * resolution_ref;
    channel_flow_shell(resolution_ref, wall_thickness);
}

//----------------------------------------------------------------------
//	Main program starts here.
//----------------------------------------------------------------------
int main(int ac, char *av[])
{
    testing::InitGoogleTest(&ac, av);
    return RUN_ALL_TESTS();
}
